当前位置:首页 > 相关知识 > 新闻动态

金属磷化表面处理脱脂与磷化

发布日期:2018-08-10   点击次数:2197次
金属磷化表面处理脱脂与磷化

脱脂:

磷化液优异的磷化膜只要在油污去掉完全的工件外表上才能构成,清洁剂由于油污残留在工件外表不仅会严峻阻止磷化膜的生长,并且还会影响涂膜的附着力,枯燥功能,装修功能和耐蚀功能。

常用的脱脂剂有:强碱性脱脂剂,弱碱性脱脂剂,有机溶剂脱脂剂;按温度区分有:高温、中温、低温各种脱脂剂。

强碱性脱脂剂中富含很多片碱(氢氧化钠),不易于清洁;别的,脱脂剂的温度不能太高(一般为40℃摆布),避免工件在水洗之前枯燥,形成磷化后呈现返锈现象。

清洁剂对于脱脂液的挑选应充分考虑工件外表的油污情况、脱脂剂的泡沫量的巨细,避免泡沫过多形成出产困难或不必要的糟蹋。

脱脂工位的喷淋压力应偏高一些,以确保脱脂作用,一般其压力为0.1~0.5mpa。喷淋时刻控制在2分钟,以确保脱脂液与油污的充沛反响。

磷化:磷化液

磷化液所谓磷化,是指把金属工件通过富含磷酸二氢盐的酸性溶液处理,清洁剂发生化学反应而在其外表生成一层安稳的不溶性或难溶性磷酸盐膜的办法,所生成的膜称为磷化膜。磷化膜的首要作用是:进步附着力及添加涂层的耐蚀性。

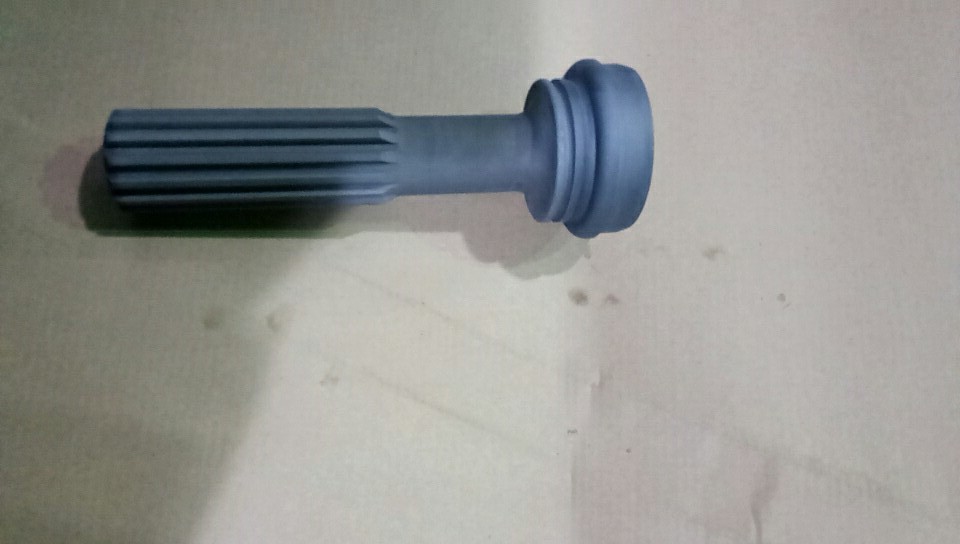

金属磷化表面处理


磷化工位的喷淋压力过低,易形成磷化不完全;压力过高,易形成磷化液很多飞溅,不利于成膜。一般其喷淋压力应控制在0.05Mpa摆布,磷化工位的喷淋时刻应控制在3分钟,以确保磷化液与基材的充沛反响,给予磷化膜生长的充沛时刻,避免发生漏底及泛黄现象。

友情链接友情链接:
