金属磷化表面处理有几种分类？
发布日期：2018-11-07 点击次数：1437次
今天金属磷化表面处理厂家和大家聊一下关于磷化有几种分类的相关问题。

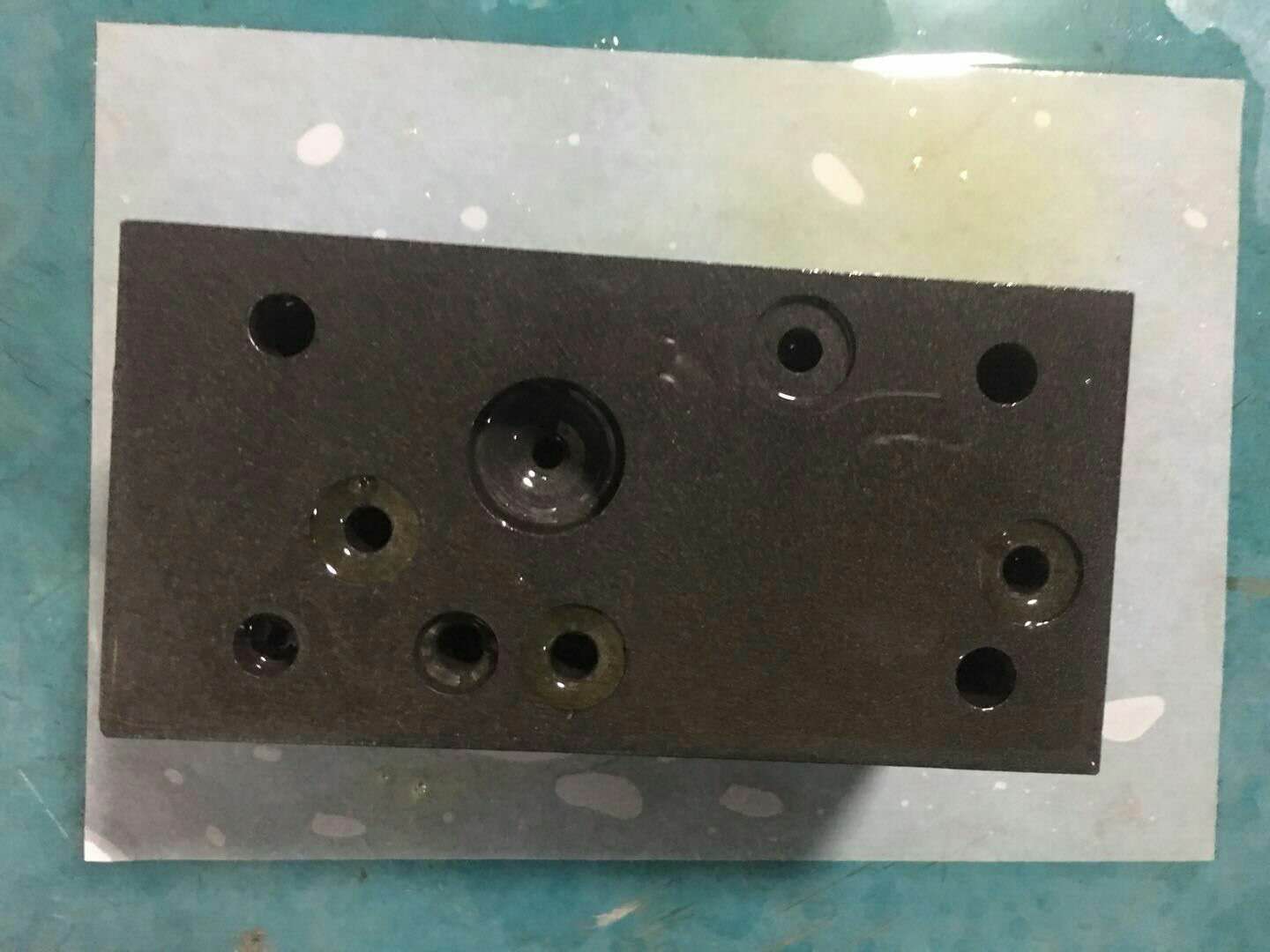

金属厚膜磷化：钢铁磷化通常在较高温度（92°C以上）及较长时间（15-60min）下形成，膜厚可达 20μm以上，膜重可达60g/m2。这种磷化膜只能用于浸油、防护油或蜡及染黑后作防护 用。稍薄一些的磷化膜（5.0g/m2以上）常用于冷作、耐磨、润滑、电绝缘等。厚膜磷化也可在较低温度下进行，只要将磷化液成分稍加改变，也可得到足够厚度的磷化膜（25-55g/m2）。
金属转化型磷化：转化型磷化即铁系磷化。铁系磷化的工艺过程与上述稍有不同，一般采用弱碱性脱脂，溶液含有碱金属多磷酸盐以及使表面活化的钛化合物及表面活性剂。原则 上不采用酸洗除锈工序。好的成膜酸度是pH为4-5，通常以磷酸进行调整，磷化温度 必须提高到60-70°C （有单一清洗工序时，磷化温度一般不超过50°C）。
以上就是小编总结的关于金属磷化表面处理有几种分类的相关知识。
